Name: View – Stora skjutdörrar i trä med fjäderlätt gång och barriärfri nolltröskel
Brand: View

Där inne och ute möts i en obruten arkitektonisk linje. View lyftglidpartier förenar smäckra träprofiler i furu och ek med tysk mekanik och trösklar i massiv Iroko för fjäderlätt manövrering i format upp till 8–12 meter.

Besök officiell webbplats ↗

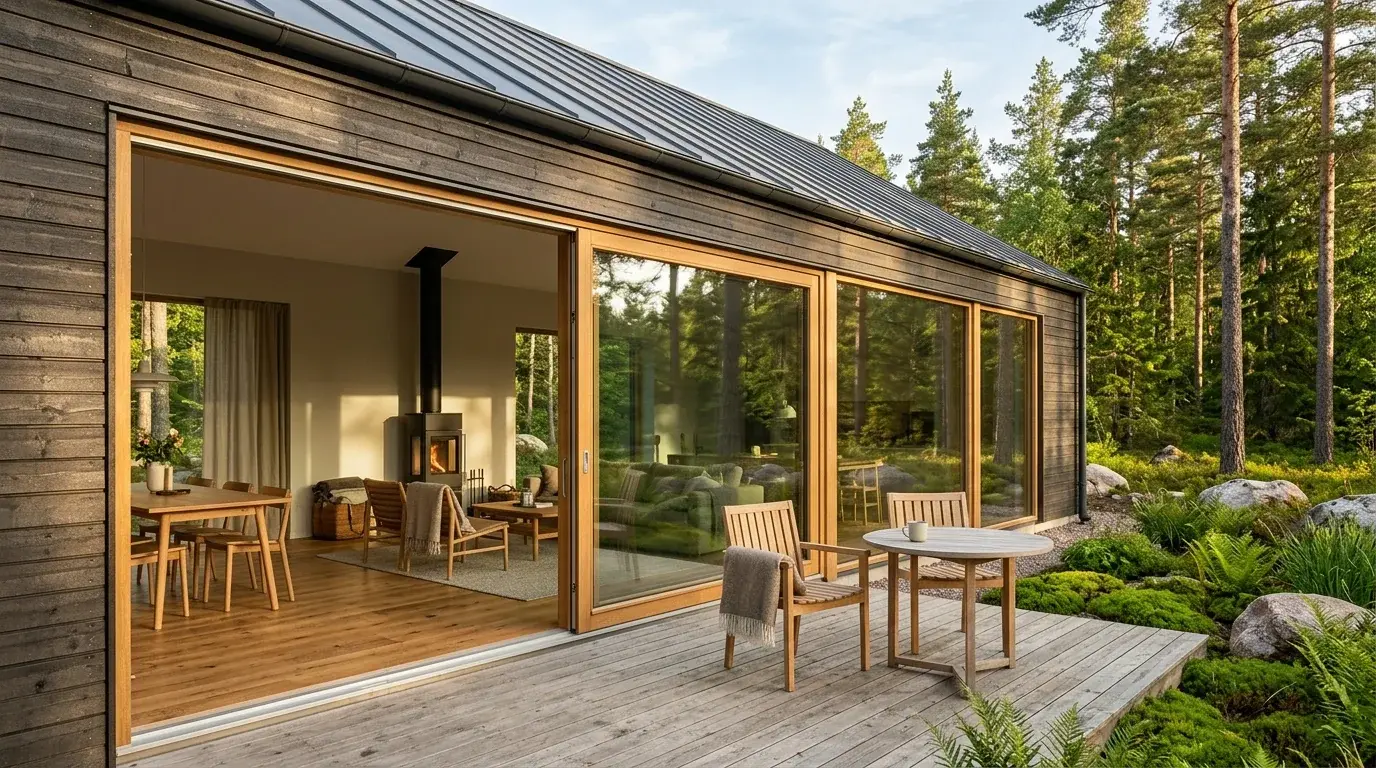

Modern skandinavisk trävilla med View panorama lyftglidpartier i ek och nolltröskel mot trädäck

Fabrik & UrsprungLenhovda, Småland (Amawood AB)

KärnkompetensStora panoramaformat & lyftglidpartier

Tröskel & TräslagMassiv fuktokänslig Iroko · Furu & Ek

Mekanik & PrestandaKullagrad hävarm · Uw från 0,7 W/m²K

ARV & INGENJÖRSKONST

Hantverkstradition och industriell precision i Småland

Massiv Iroko-tröskel och formstabila profiler

Ett lyftglidparti med stora glasytor kräver en grundkonstruktion som tål enorma påfrestningar. Tröskeln utsätts kontinuerligt för fukt, smuts och belastning från personer som kliver över karmen. Därför tillverkar View tröskeln i massiv Iroko – ett naturligt oljerikt och extremt rötbeständigt ädelträ som överträffar traditionell furu och ek i marknära fuktzoner.

Själva dörrbladen och karmarna tillverkas av lamellimmad, tätvuxen kärnfuru eller massiv ek med kontrollerad fuktkvot (12 ± 2 %). Konstruktionen eliminerar vridning och bibehåller full vridstyvhet även vid karmhöjder över 3 meter och glasvikter upp till 400 kg per båge.

Tysk lyftglidmekanik och hermetisk låsning

Hemligheten bakom View skjutdörrars lätta manövrering är det integrerade lyftsystemet med kraftavlastande hävarm. När handtaget fälls ned lyfts dörrbladet upp några millimeter från tröskeln och vilar på kullagrade boggievagnar. Även partier med massiva 3-glasrutor rullar fjäderlätt med minimal handkraft.

När dörren stängs och handtaget fälls upp sänks dörrbladet ned mot tröskeln. Vinklade träprofiler och dubbla EPDM-gummilister pressas samman trä mot trä runt hela omkretsen. Detta ger en hermetisk tätning mot slagregn och luftläckage som uppfyller Klass 4 enligt SS-EN 12207 och Klass 9A enligt SS-EN 12208.

SYSTEMÖVERSIKT

Produktsortiment och tekniska systemlösningar

SYSTEM 01

View Typ 20 (Tvådelat lyftglidparti)

Klassisk tvådelad arkitektur med ett skjutbart dörrblad och ett fast glasparti i samma karmdjup.

Karmdimensioner: Bredd 1780–4380 mm, höjd 1980–2380 mm (större mått på förfrågan)
Mekanik: Enkel manövrering med invändig hävarm, kullagrade boggievagnar
Tröskel: Massivt Iroko-ädelträ med slitstark styrskena i aluminium

SYSTEM 02

View Typ 40 (Fyradelat panoramaparti)

Storslagen panoramalösning med två mötande skjutdörrar i mitten och två fasta sidoglas.

Karmdimensioner: Bredd 3980–7980 mm (spännvidder över 10 m projekteras på beställning)
Öppningsmått: Upp till 4 meters fri öppning ut mot altan, trädgård eller terrass
Isolering: 3-glas superenergi med argongas, Uw ner till 0,7 W/(m²·K)

SYSTEM 03

View Barriärfri Nolltröskel

Integrerad infälld tröskellösning för helt plan övergång mellan inne och ute.

Tillgänglighet: Uppfyller Boverkets tillgänglighetskrav (BBR 3:14) och SS 91 42 21
Vattenavledning: Integrerad dräneringsränna och anslutning för externt dagvattensystem
Komfort: Skyddad gångyta som minimerar slitage och underlättar rullstolspassage

SYSTEM 04

Fasta Fönster & Överljus i Samma Profil

Fasta fönsterpartier och överljus med identiskt karmdjup för sammanhängande glasfasader.

Arkitektur: Exakt samma profilmått och siktlinjer som de öppningsbara partierna
Glasning: Personsäkert laminerat eller härdat energiglas enligt BBR 8:35
Ytbehandling: Fabriksmålat i valfri kulör eller med utvändig aluminiumbeklädnad

PRESTANDADEKLARATION

Laboratorieprovade egenskaper och föreskrivande text

Egenskap	Provningsstandard	Klassificering / Värde	Anmärkning
Värmegenomgångskoefficient (Uw)	SS-EN ISO 10077-1	0,7–1,1 W/(m²·K)	Beroende på glasval (3-glas energi med varmkant)
Lufttäthet	SS-EN 12207	Klass 4	Tätning trä-mot-trä i låst läge
Vattentäthet vid slagregn	SS-EN 12208	Klass 9A / E750	Integrerad dränering och Iroko-tröskel
Motstånd mot vindlast	SS-EN 12210	Klass C3	Styva lamellimmade profiler mot deformation
Ljudisolering (Rw + Ctr)	SS-EN ISO 717-1	36 dB (upp till 42 dB)	Akustiklaminerat säkerhetsglas tillgängligt

AMA Hus NSC.110

Skjutdörrar och skjutpartier av trä för yttervägg

Lyftglidparti av fabrikat View (Amawood AB). Utförande i lamellimmad furu alt. massiv ek med tröskel i massiv Iroko. Lyftglidmekanism med kraftavlastande hävarm och kullagrade boggievagnar. Glasning: 3-glas isolerruta med Argon och varmkant, härdat/laminerat personsäkerhetsglas, U-värde ≤ 0,9 W/(m²·K). Ytbehandling: industriellt fabriksmålad enligt NCS-kod.

FRÅGOR & SVAR

Tekniska frågor för arkitekter och konstruktörer

Vilka standardbredder finns för View Typ 20 och Typ 40?

View Typ 20 tillverkas i standardkarmbredder från 1780 mm till 4380 mm. Typ 40 sträcker sig från 3980 mm upp till 7980 mm. Vi projekterar och måttanpassar även unika spännvidder över 10 meter och takhöjder upp till 3,2 meter.

Varför är tröskeln tillverkad i just Iroko?

Iroko är ett hårt och naturligt oljerikt ädelträ med exceptionell motståndskraft mot fukt, röta och nötning. Till skillnad från vanlig furu expanderar inte Iroko vid långvarig fuktexponering, vilket garanterar att skjutdörrens gång förblir opåverkad år efter år.

Går det att få View med pulverlackerad aluminiumbeklädnad utvändigt?

Ja. För fastigheter i utsatta kustlägen eller med minimalistiska fasader kan View levereras med utvändig aluminiumbeklädnad i valfri RAL-kulör, samtidigt som interiören behåller massivt trä med synlig ådring.

Klarar nolltröskeln kraven för rullstol och handikappanpassning?

Ja. Vår nolltröskel fälls ned i bjälklaget så att nivåskillnaden mellan inomhusgolvet och utomhustrallen minimeras till under 15 mm, vilket uppfyller Boverkets tillgänglighetskrav (BBR avsnitt 3:14).

Produktionschef View & Skjutdörrssystem

Mattias Åberg

Våra erfarna konstruktörer och produktionsledare på fabriken i Lenhovda granskar dina fasadritningar, utför U-värdesberäkningar och tar fram måttsatta tillverkningsunderlag.
